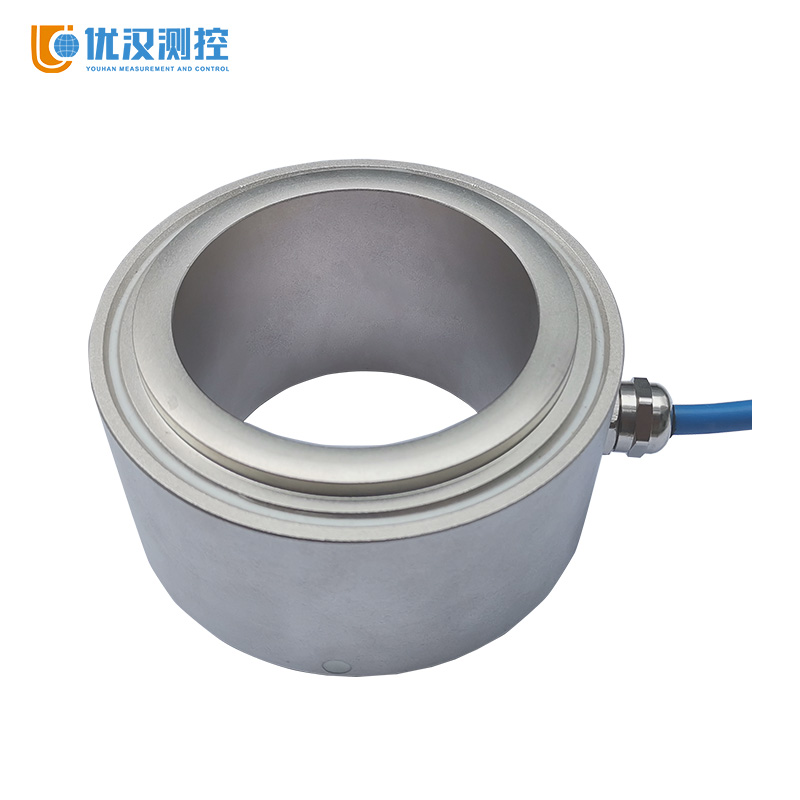

錨桿恒阻應力傳感器

ZH7

ZH7型號的錨桿恒阻應力傳感器內部采用德國進口密封膠防護，防油、防水；材質選用上等合金鋼，使傳感器長期受壓狀態下保持穩定；小型化集成設計，外觀精美，安裝使用方便靈活；防爆型產品，可用于惡劣環境及危險性場合；超低功耗設計，可滿足電池供電使用要求；電纜線符合煤安標準，使用可靠；表面處理采取噴砂鍍鎳技術，質感良好，鎳層結合牢固；超高精度，精度等級超越國外同類產品。一、產品特點 1、內部采用德國進

詳細介紹

ZH7型號的錨桿恒阻應力傳感器內部采用德國進口密封膠防護，防油、防水；材質選用上等合金鋼，使傳感器長期受壓狀態下保持穩定；小型化集成設計，外觀精美，安裝使用方便靈活；防爆型產品，可用于惡劣環境及危險性場合；超低功耗設計，可滿足電池供電使用要求；電纜線符合煤安標準，使用可靠；表面處理采取噴砂鍍鎳技術，質感良好，鎳層結合牢固；超高精度，精度等級超越國外同類產品。
一、產品特點

1、內部采用德國進口密封膠防護，防油、防水；

2、材質選用上等合金鋼，使傳感器長期受壓狀態下保持穩定；

3、小型化集成設計，外觀精美，安裝使用方便靈活；

4、防爆型產品，可用于惡劣環境及危險性場合；

5、超低功耗設計，可滿足電池供電使用要求；

6、電纜線符合煤安標準，使用可靠；

7、表面處理采取噴砂鍍鎳技術，質感良好，鎳層結合牢固；

8、超高精度，精度等級超越國外同類產品。

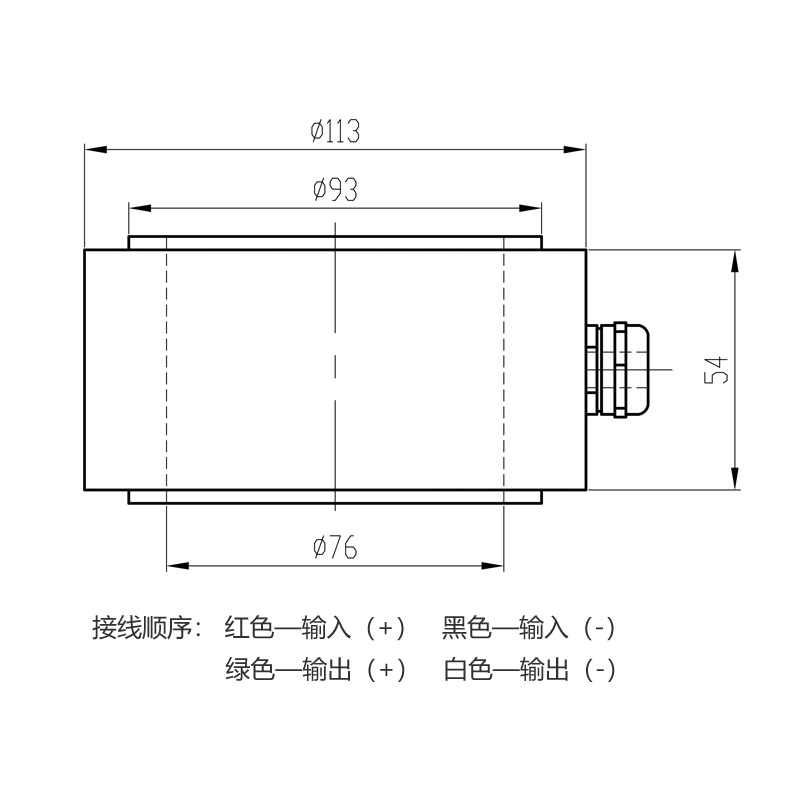

二、產品尺寸

三、技術參數

量程	500KN 、 600KN 、 800KN
綜合誤差	0.3%FS
靈敏度	2.0±0.2mv/v
輸入阻抗	2000±8Ω
輸出阻抗	2000±8Ω
絕緣電阻	5000MΩ(DC 50V)
零點輸出	0~600υV
零點溫漂	0.05%FS/10℃
電器連接	電纜連接
殼體材料	合金鋼
使用溫度	(-30~70)℃
最大激勵電壓	18V (DC)
安全過載	≤150%FS
防護等級	IP66

四、主要用途

專為礦井頂板離層的應力監測設計。

五、接線方式

紅——輸入（+）；藍——輸入（-）；綠——輸出（+）；白——輸出（-）。

六、使用注意事項

1、螺桿連接合理，即傳感器壓板和螺桿之間應為間隙配合，否則會造成測試誤差；

2、安裝完成后載荷方向應通過傳感器的承重軸心線；

3、安裝過程中防止劃傷、碰傷傳感器；

4、防止傳感器與腐蝕性或過熱的介質接觸；

5、請不要用力拉扯傳感器上的電纜線，防止傳感器內部電路損壞或破壞傳感器防護性能；

6、請不要私自拆卸傳感器，該傳感器上的螺釘松緊狀態和傳感器性能有一定關聯。因私自拆卸造成傳感器損壞，我司概不負責；

7、產品表面有少量油狀物為正?，F(xiàn)象，不影響正常使用。

8、在測力系統上進行焊接操作時應斷開傳感器和電源及儀表的鏈接；若焊接位置離傳感器位置較近的時候，應卸下傳感器，以免傳感器內部電路燒壞；

9、定期檢查各接線是否有松動、折斷的情況；

10、傳感器或和傳感器鏈接的儀表發生故障應立即斷開電源，然后再報修；

11、傳感器應存儲在無腐蝕性介質，無水漬、清潔、通風良好的空間，環境相對干燥的空間；

12、安裝和拆卸過程應防止傳感器劃傷、碰傷，兵保護好傳感器引出線不受損傷；

13、若更換傳感器后應對測力系統進行重新標定、調試；

14、若用到接線盒，接線盒應遠離水源；

15、若測力系統安裝在野外可根據情況安裝防雷設施；

16、為保證測力系統準確性，定期對系統進行校準。

七、聲明

1、請不要私自拆卸傳感器，因私自拆卸造成傳感器損壞，我司概不負責；

2、產品表面有少量油狀物為正?，F(xiàn)象，不影響正常使用；

3、如果變送器出現故障，請與我公司的取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶詳細的故障現象。寄回前切記對傳感器進行有效防護，防止運輸途中造成二次損傷。
